Deflector

Luftleitsystem CST-5000

CST-5000 für Geräte mit Front-Zuluft (im Kaltgang nach hinten verbaut)

Unser hochentwickeltes Luftleitsystem CST-5000 bietet die ideale Lösung für den Einbau von Switches im Kaltgang, die ihre Zuluft an der Front beziehen. Speziell entwickelt, um optimale Kühlung zu gewährleisten, ermöglicht das CST-5000 eine effiziente Luftführung in solchen Konfigurationen.

Die variable Einstellung des Stutzenblechs in der Tiefe macht das CST-5000 äußerst anpassungsfähig. Diese Funktion erlaubt eine präzise Anpassung an die spezifischen Anforderungen Ihres Rechenzentrums und sorgt dafür, dass die Luft gezielt zu den Switches geleitet wird, um eine effektive Kühlung sicherzustellen.

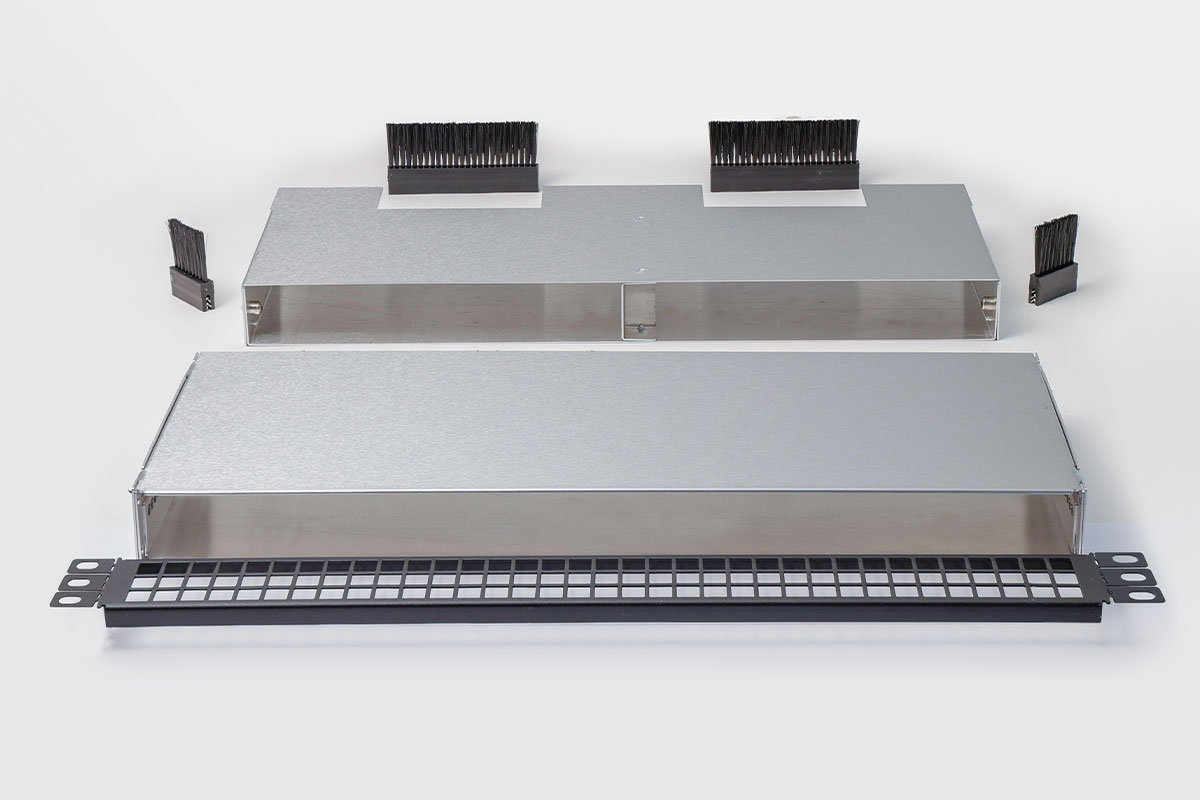

Ein besonderes Merkmal des CST-5000 ist das Vorhandensein von zwei Ausgängen für die Netzverkabelung am Deflector. Diese zusätzlichen Ausgänge bieten nicht nur Flexibilität bei der Verkabelung, sondern erleichtern auch die Integration in bestehende Netzwerkinfrastrukturen.

Jetzt beraten lassen

Technische Daten Serie 5000 Standard

1 HE | 70 - 120mm

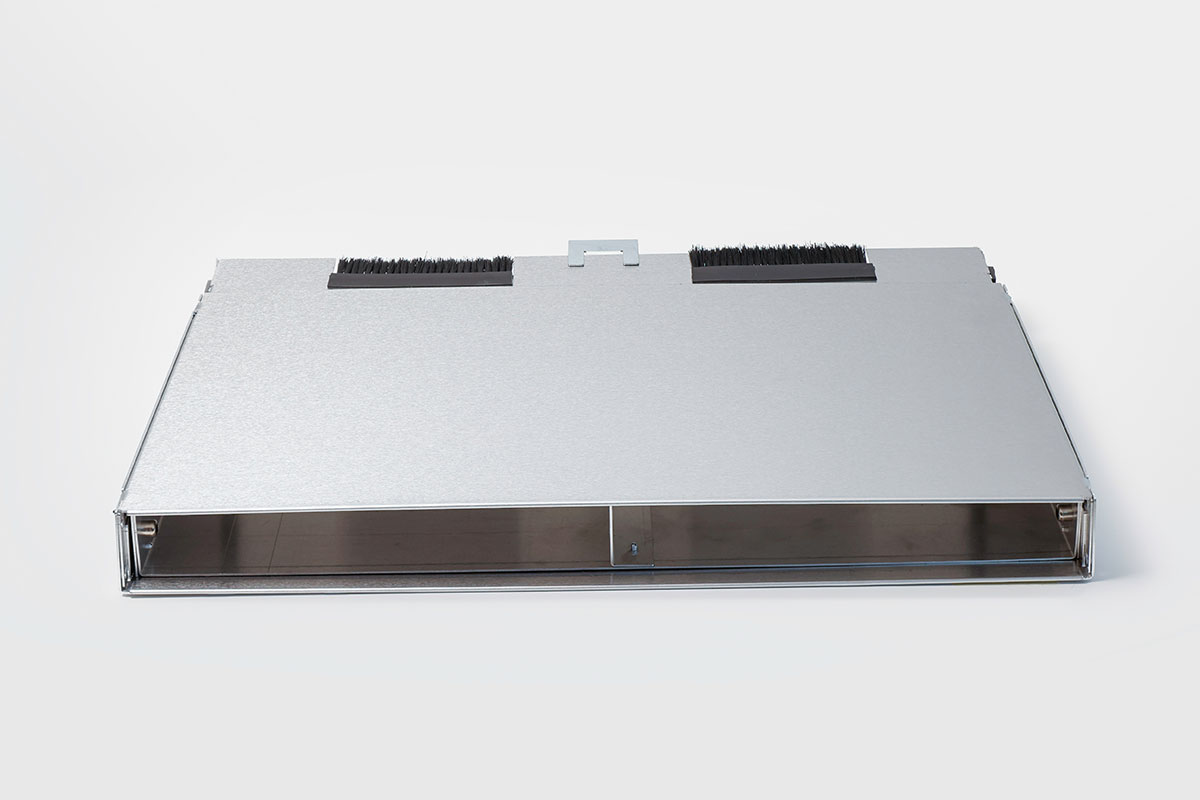

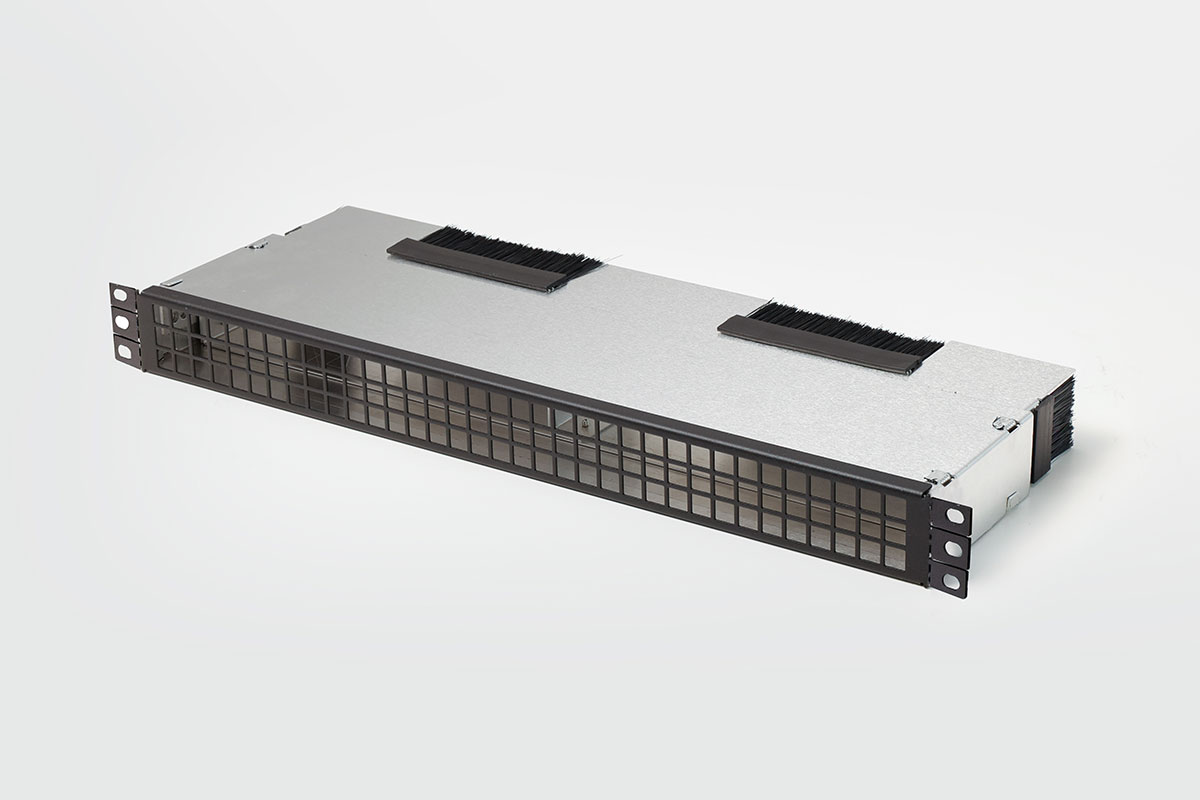

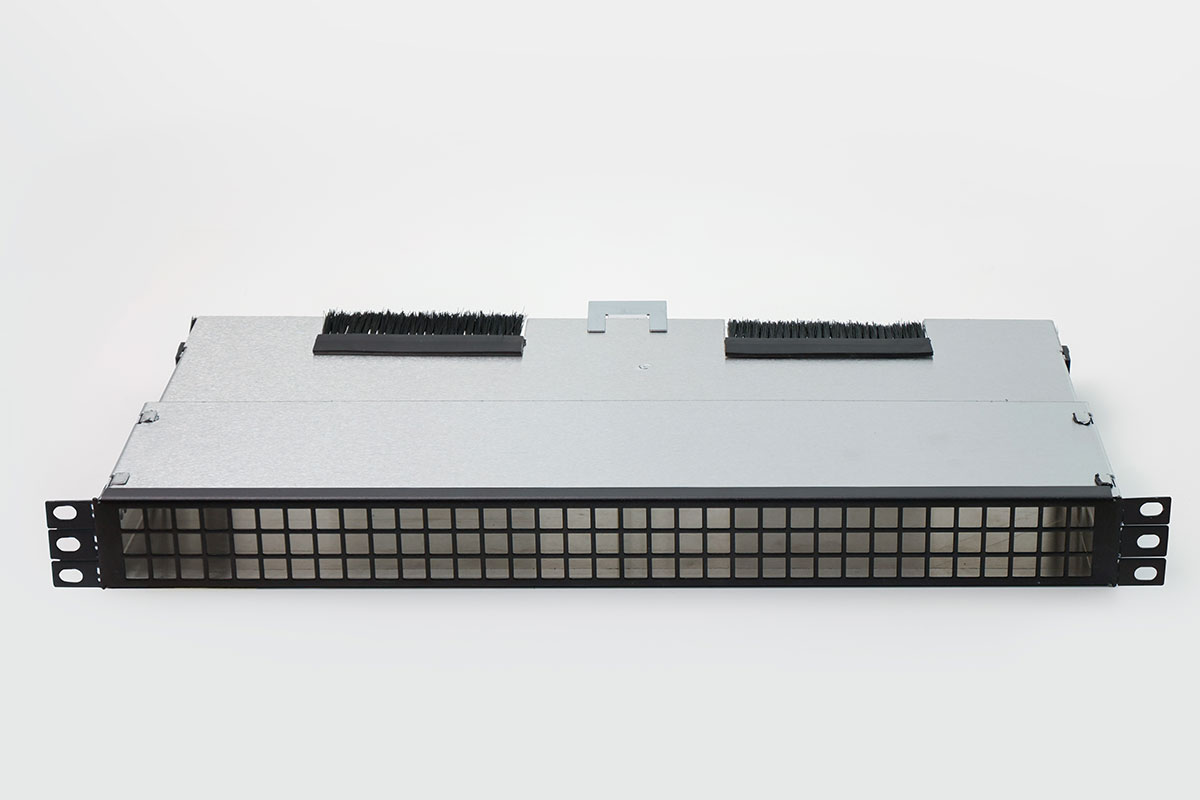

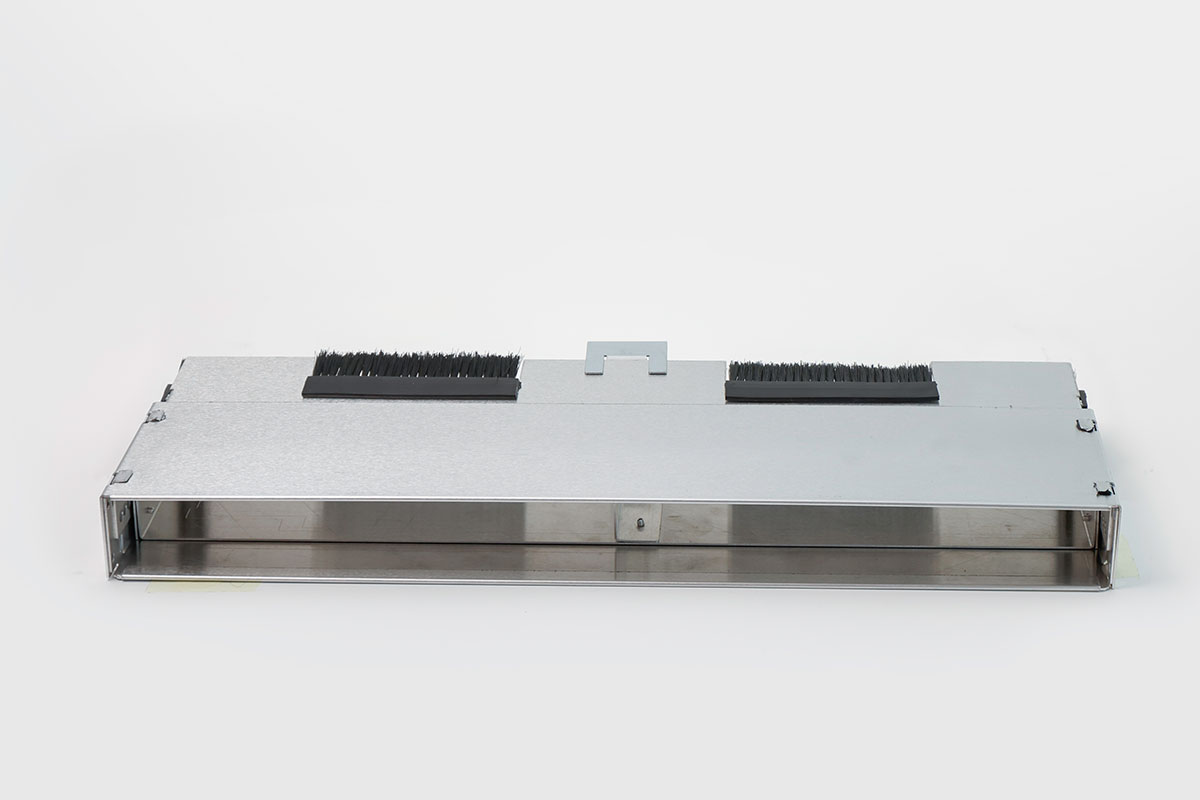

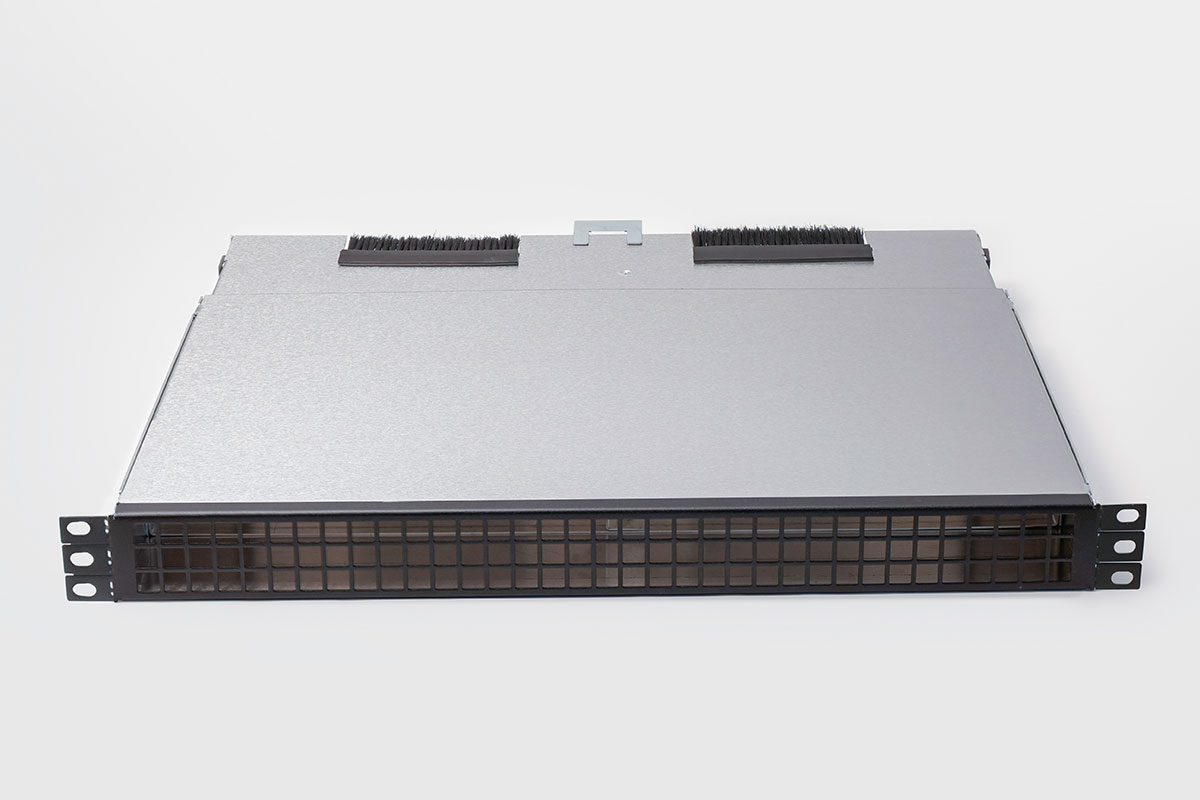

CST-5000 Standard | 1 HE | 70 – 120 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 485 mm x 70-120 mm x 1 HE

Gewicht: ca. 1 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 70 und 120 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
seitliche Arretierungsschraube zur Tiefenfixierung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

CST-5000 Standard | 1 HE | 120 – 200 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 485 mm x 120-200 mm x 1 HE

Gewicht: ca. 1,8 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 120 und 200 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
seitliche Arretierungsschraube zur Tiefenfixierung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

CST-5000 Standard | 1 HE | 200 – 300 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 485 mm x 200-300 mm x 1 HE

Gewicht: ca. 2,6 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 200 und 300 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
seitliche Arretierungsschraube zur Tiefenfixierung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

CST-5000 Standard | 1 HE | 300 – 550 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 485 mm x 300-550 mm x 1 HE

Gewicht: ca. 4,6 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 300 und 550 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
seitliche Arretierungsschraube zur Tiefenfixierung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

Technische Daten Serie 5000 mit Kugelrasterung

1 HE | 100 - 135 mm

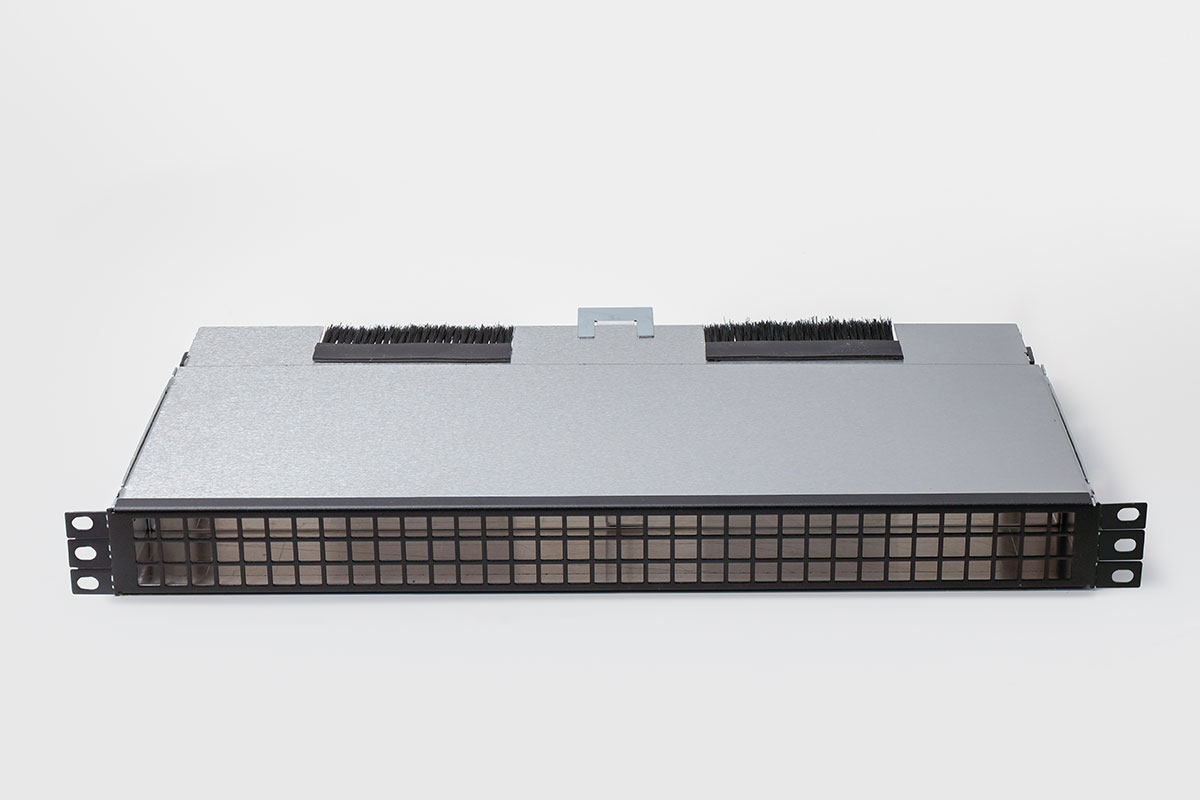

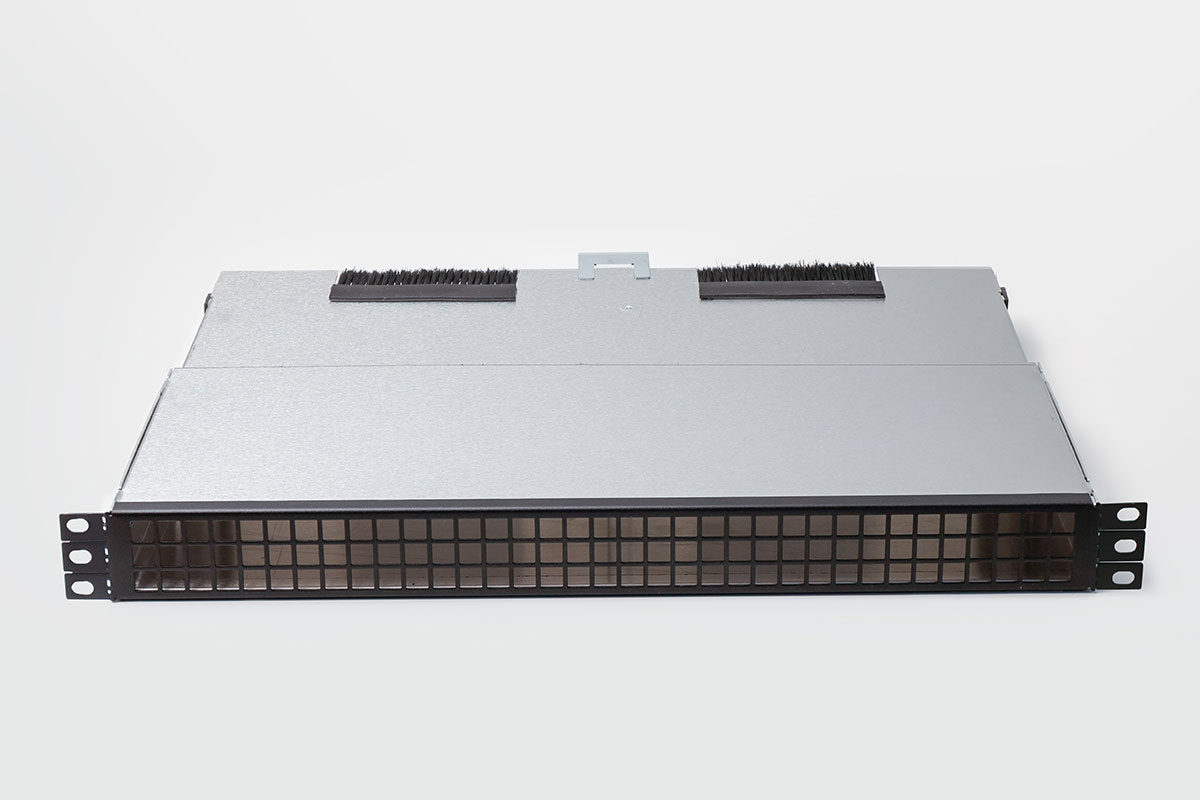

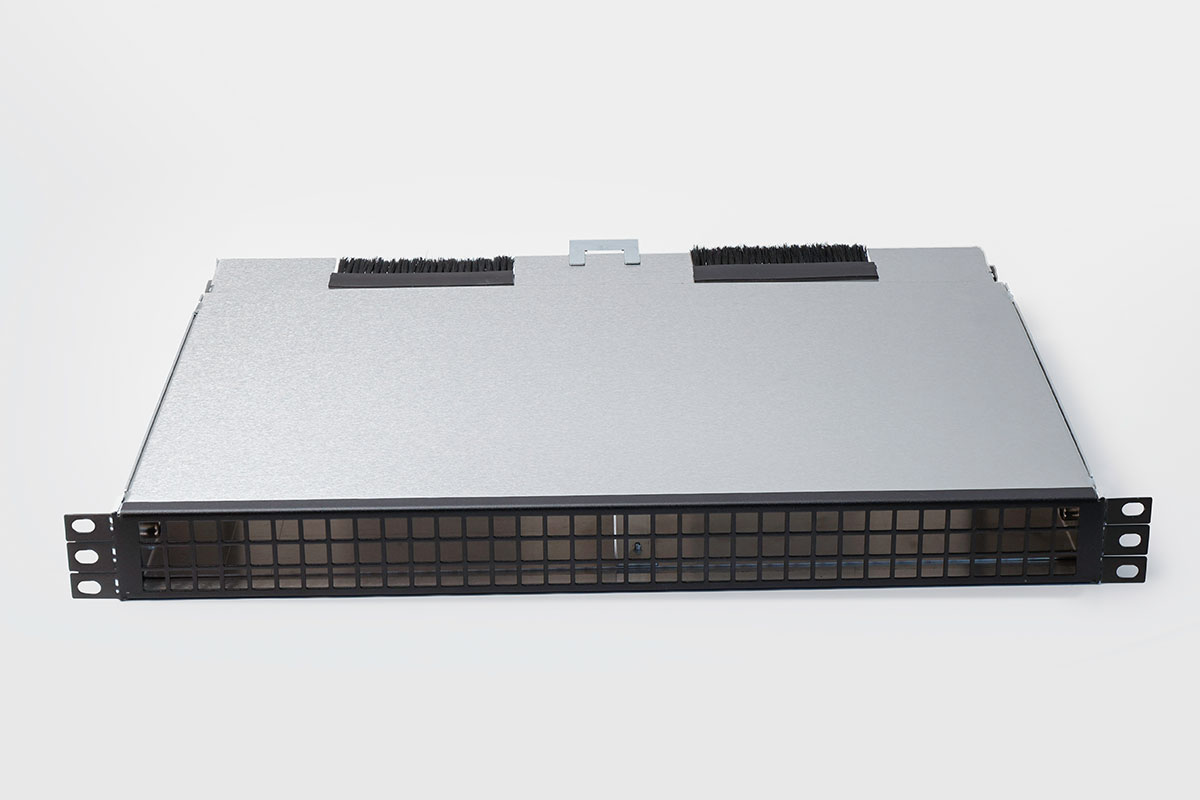

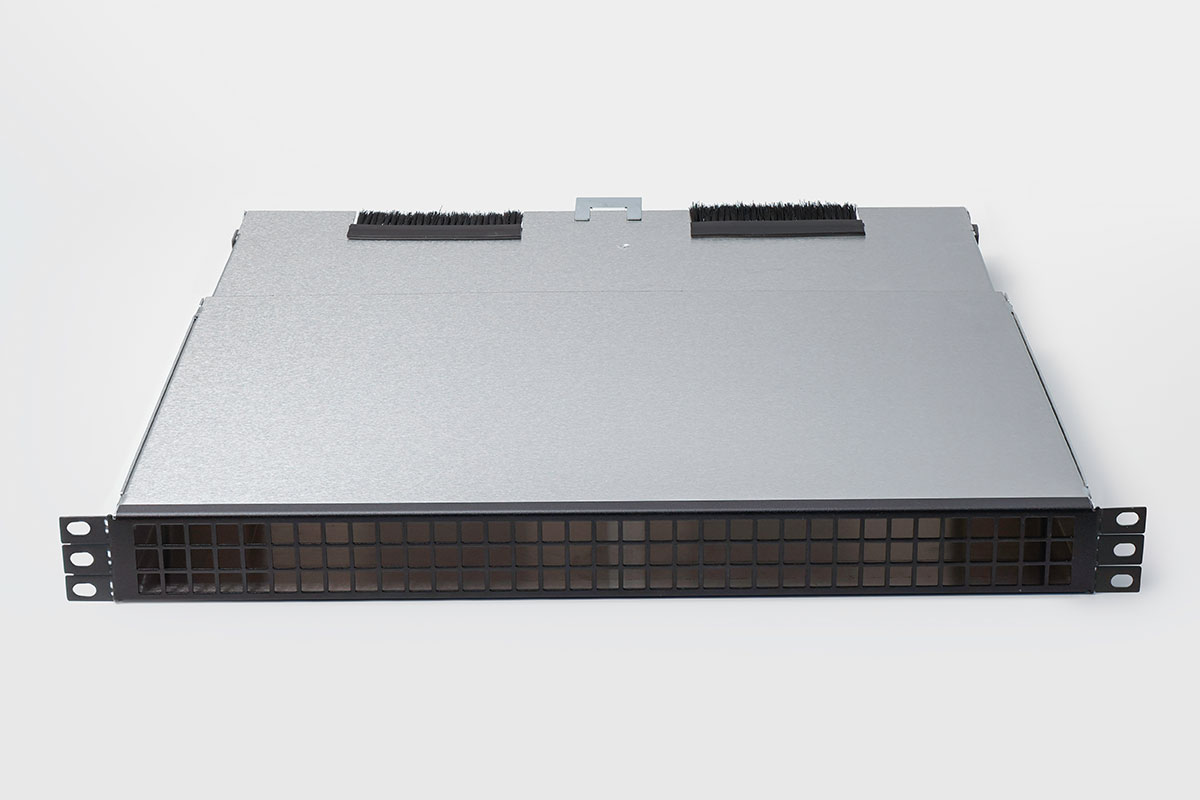

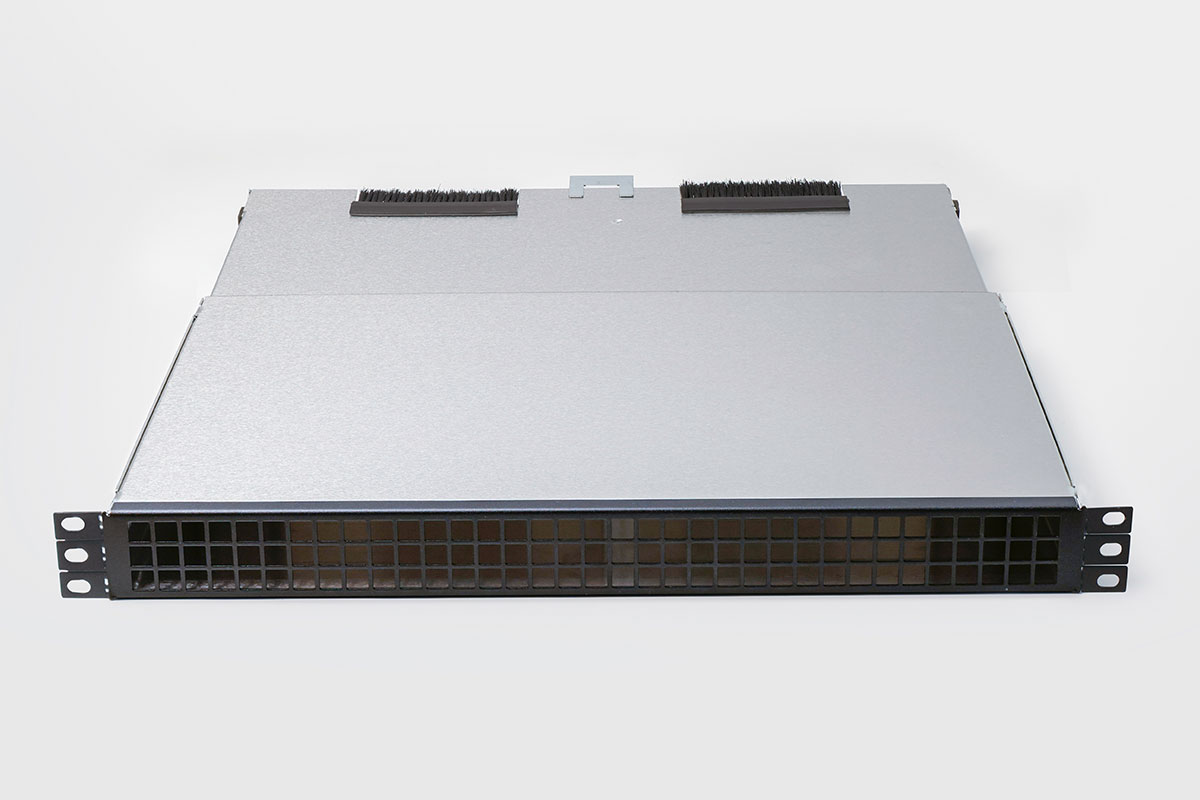

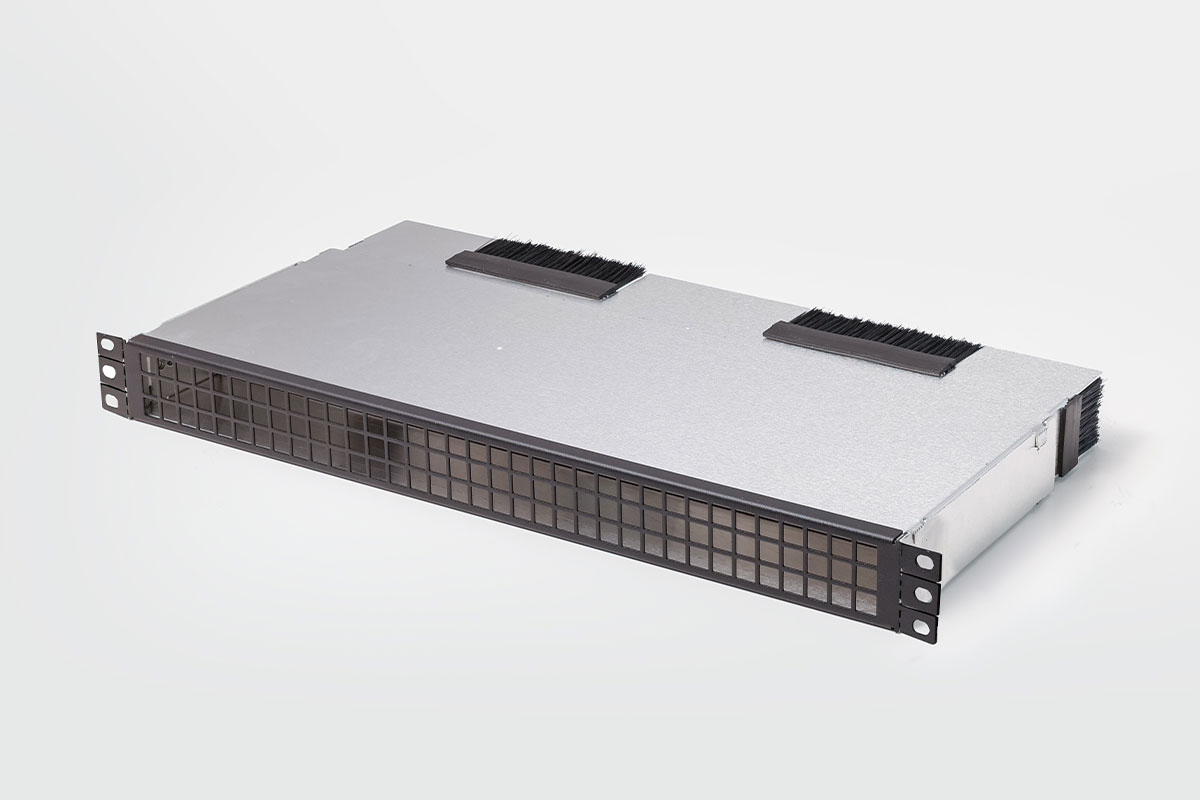

CST-5000 mit Kugelrasterung | 1 HE | 100- 135 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 483 mm x 100-135 mm x 1 HE

Gewicht: ca. 1,8 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 100 und 135 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
Innenliegende Kugelrasterung zur individuellen Tiefeneinstellung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

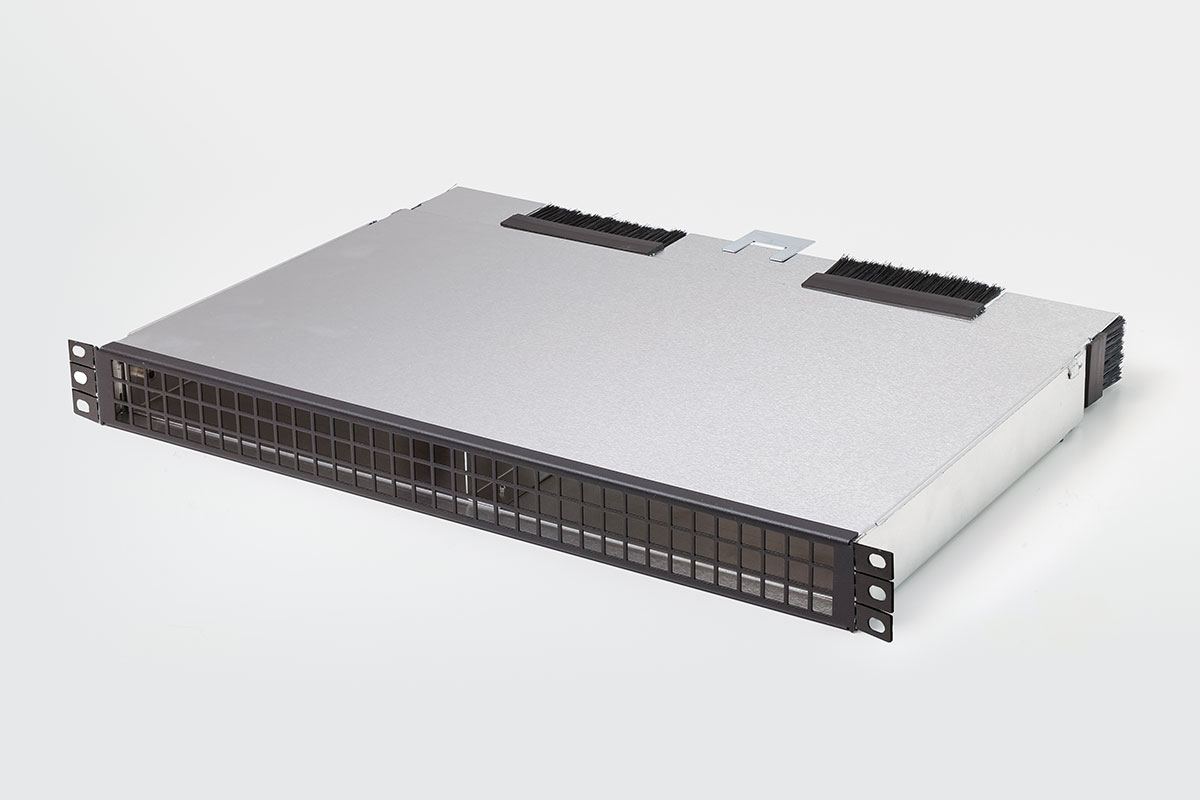

CST-5000 mit Kugelrasterung | 1 HE | 150 – 275 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 483 mm x 150-275 mm x 1 HE

Gewicht: ca. 2,7 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 150 und 275 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
Innenliegende Kugelrasterung zur individuellen Tiefeneinstellung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

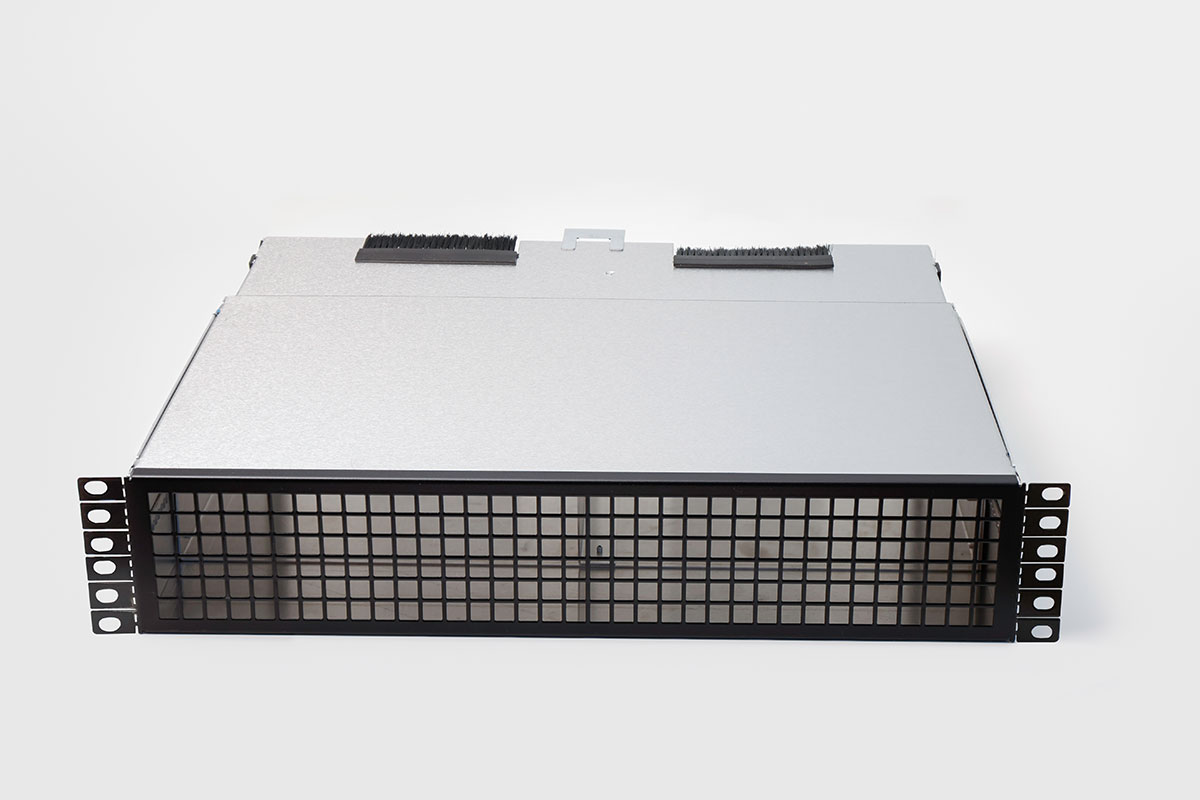

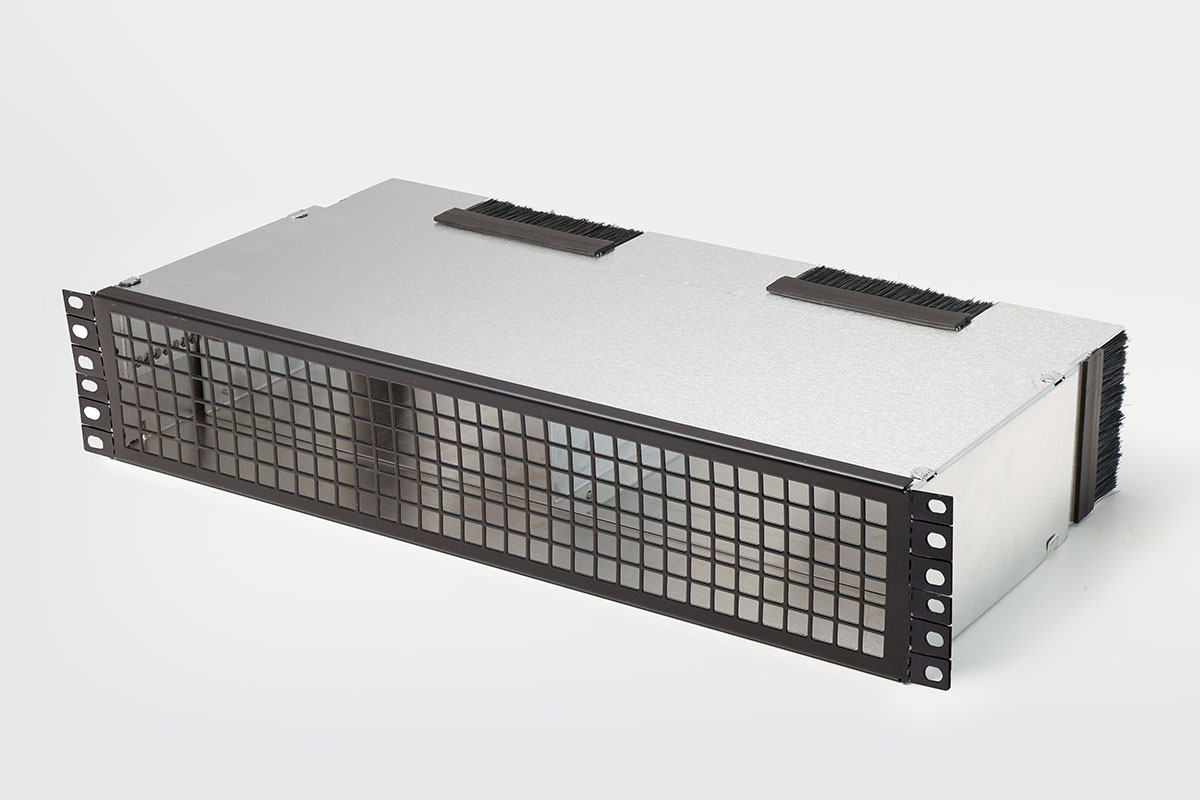

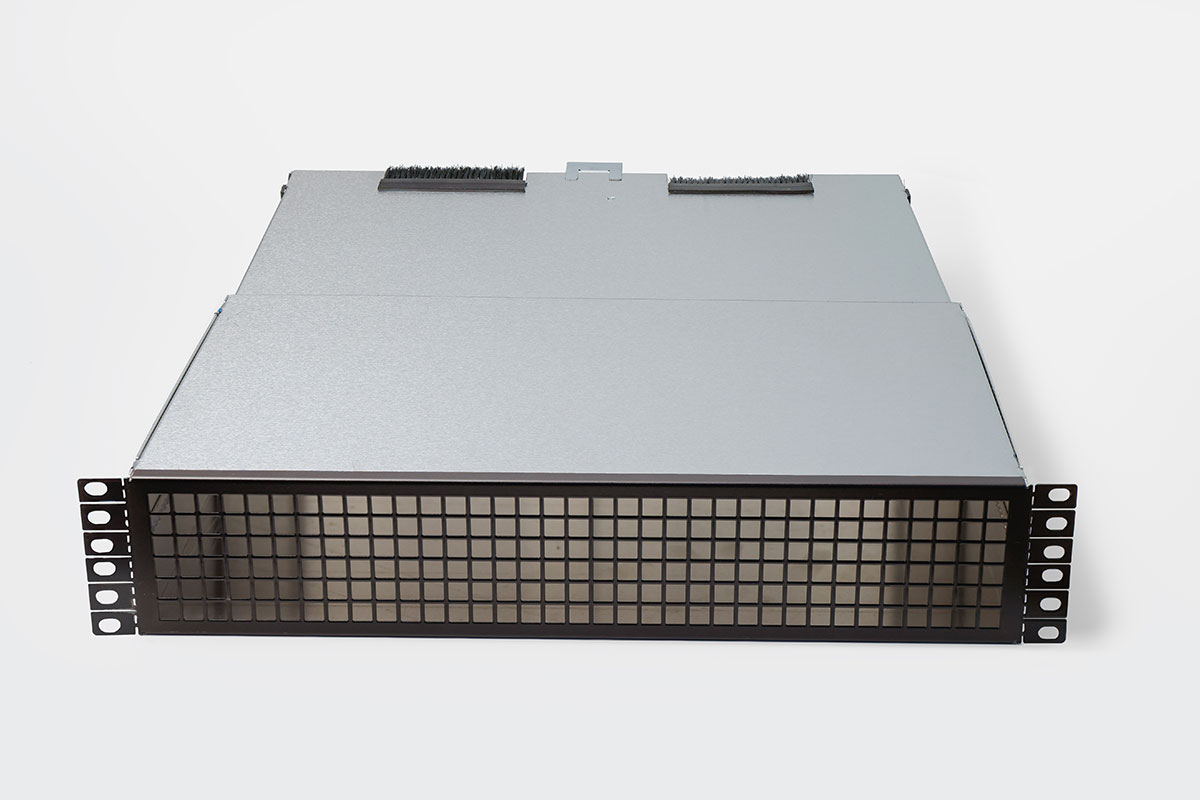

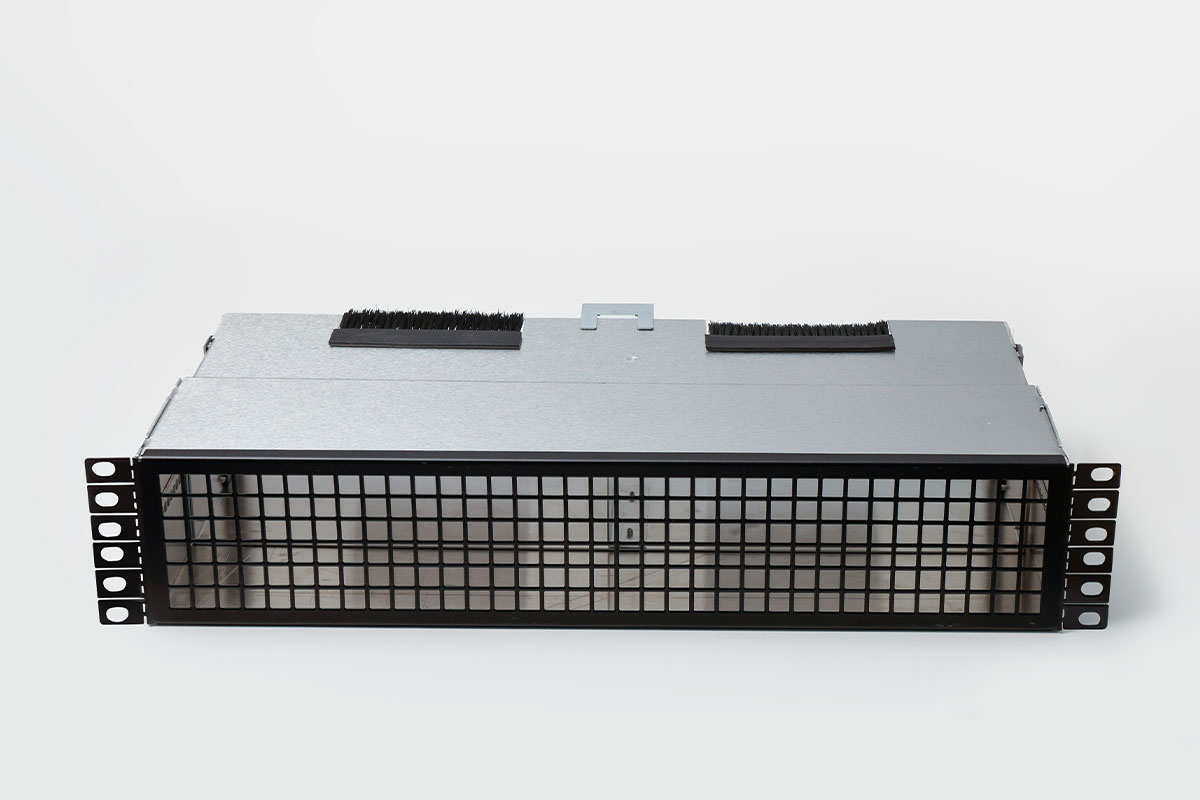

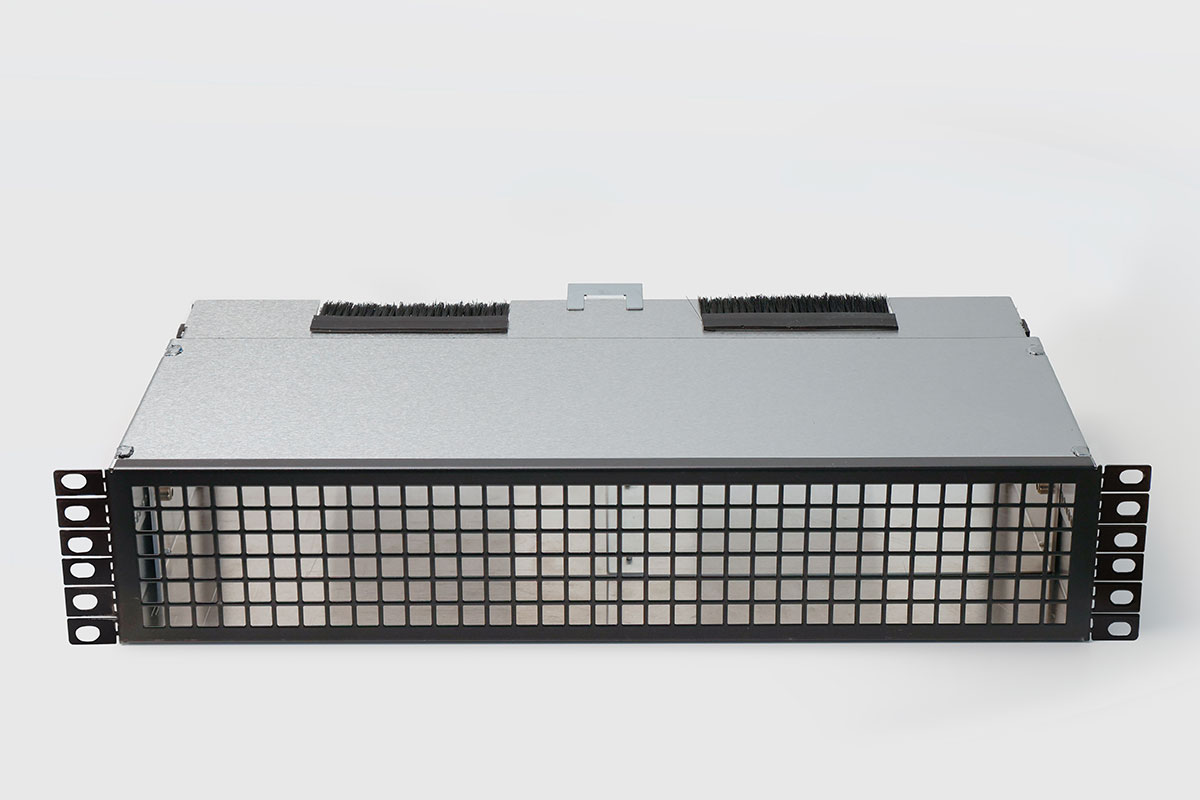

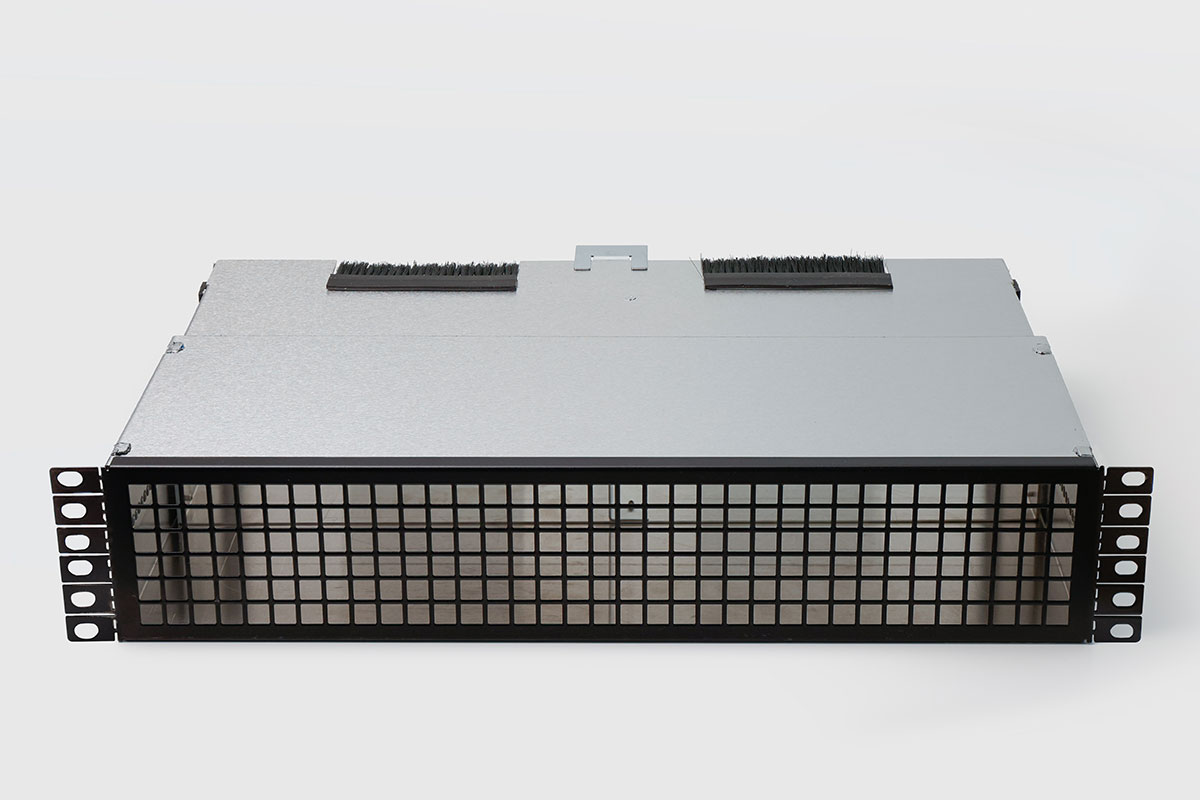

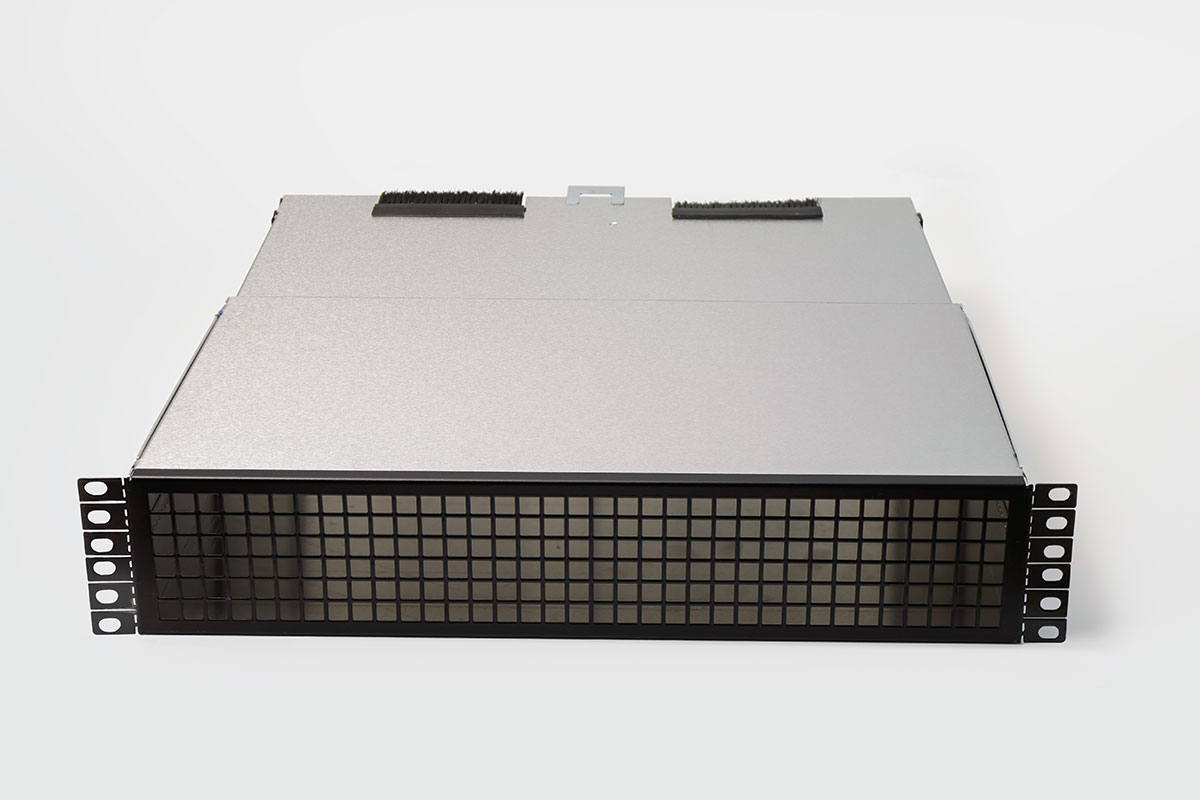

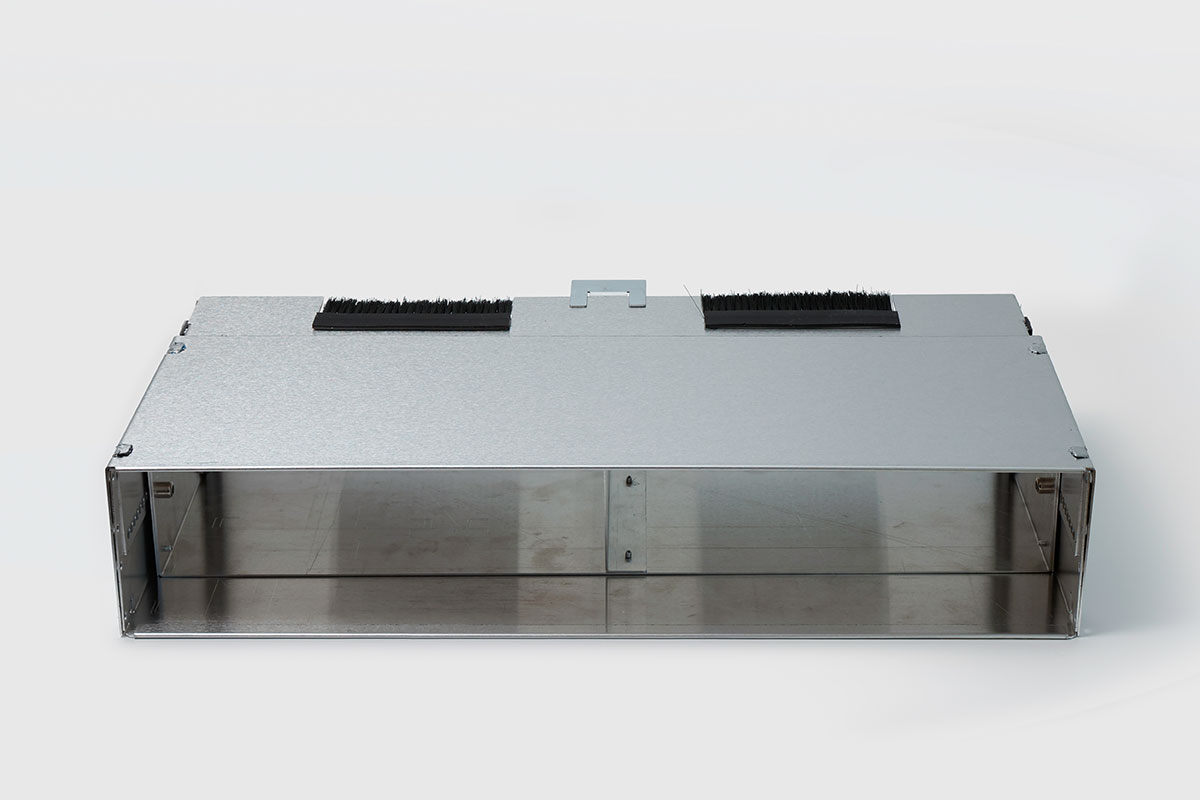

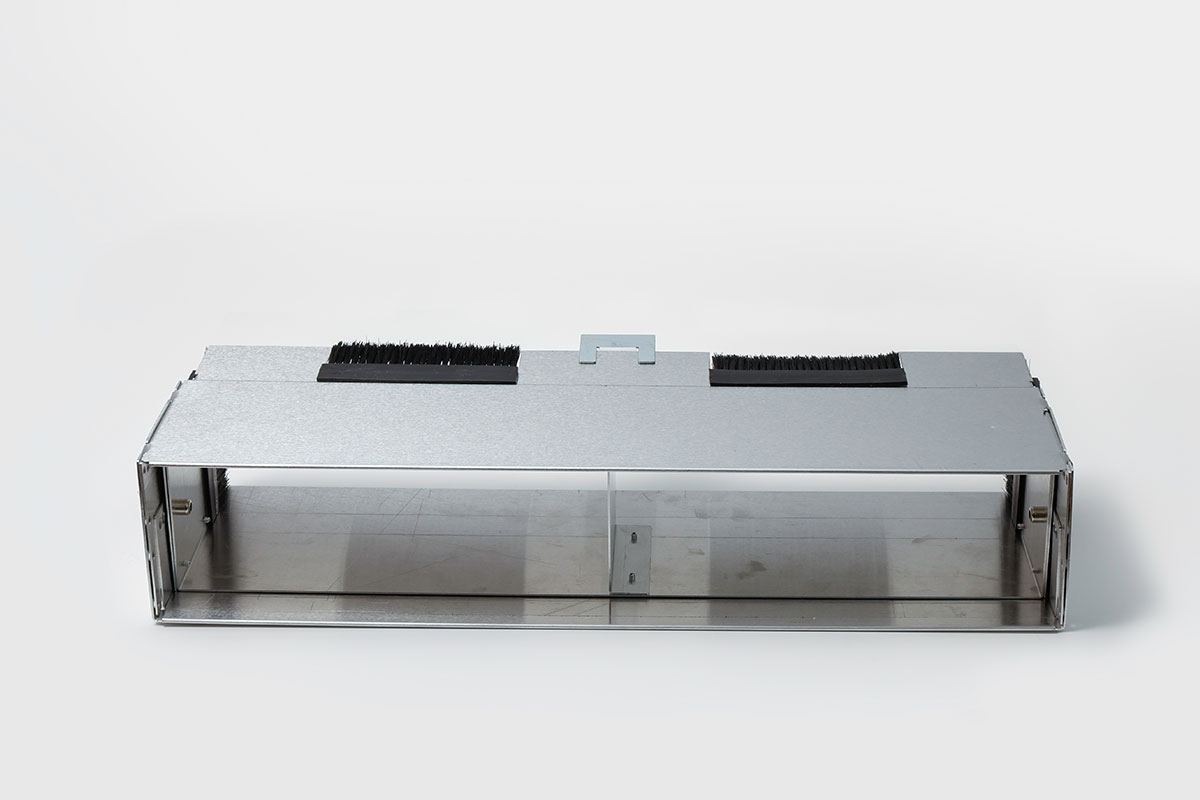

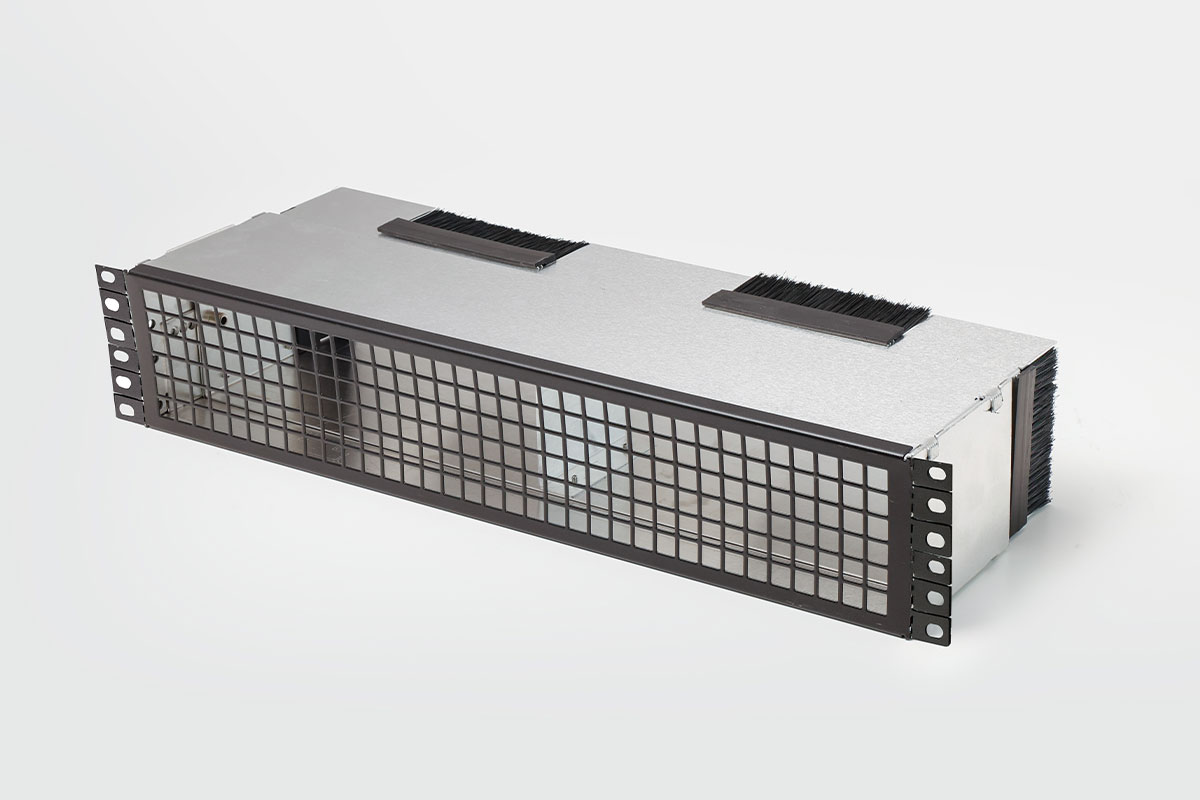

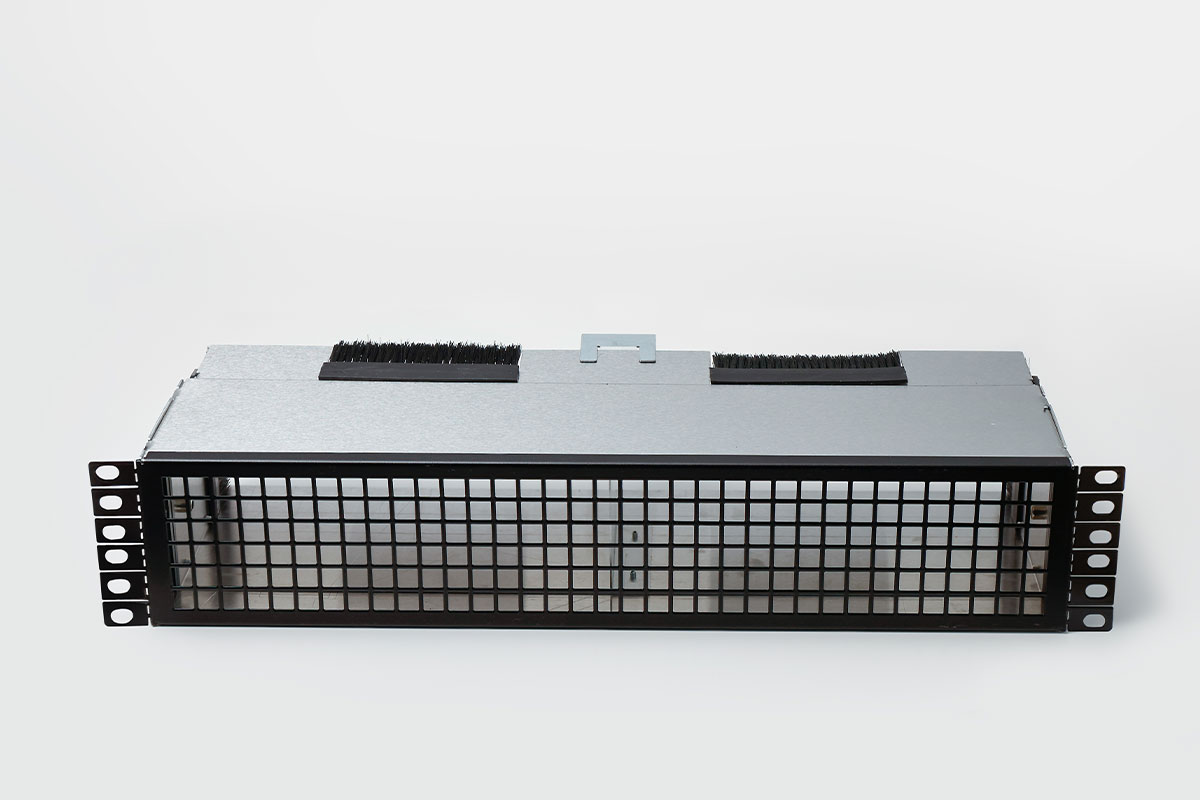

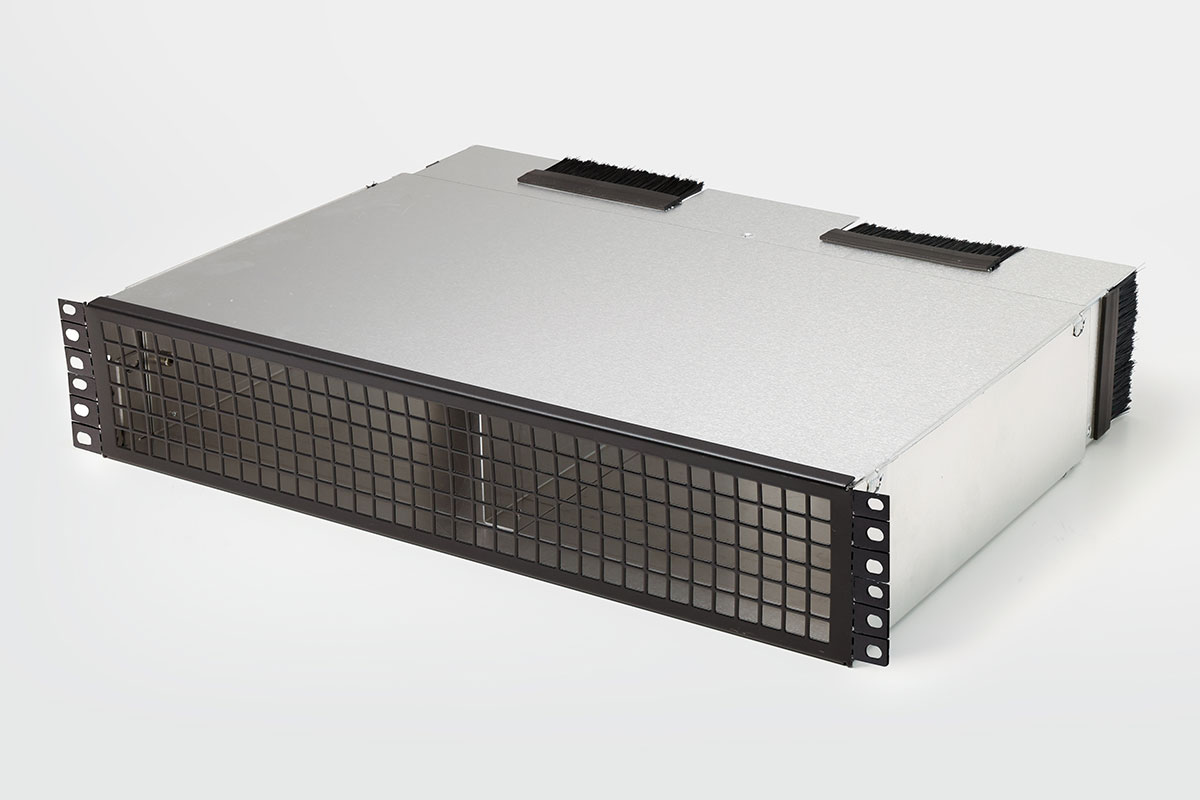

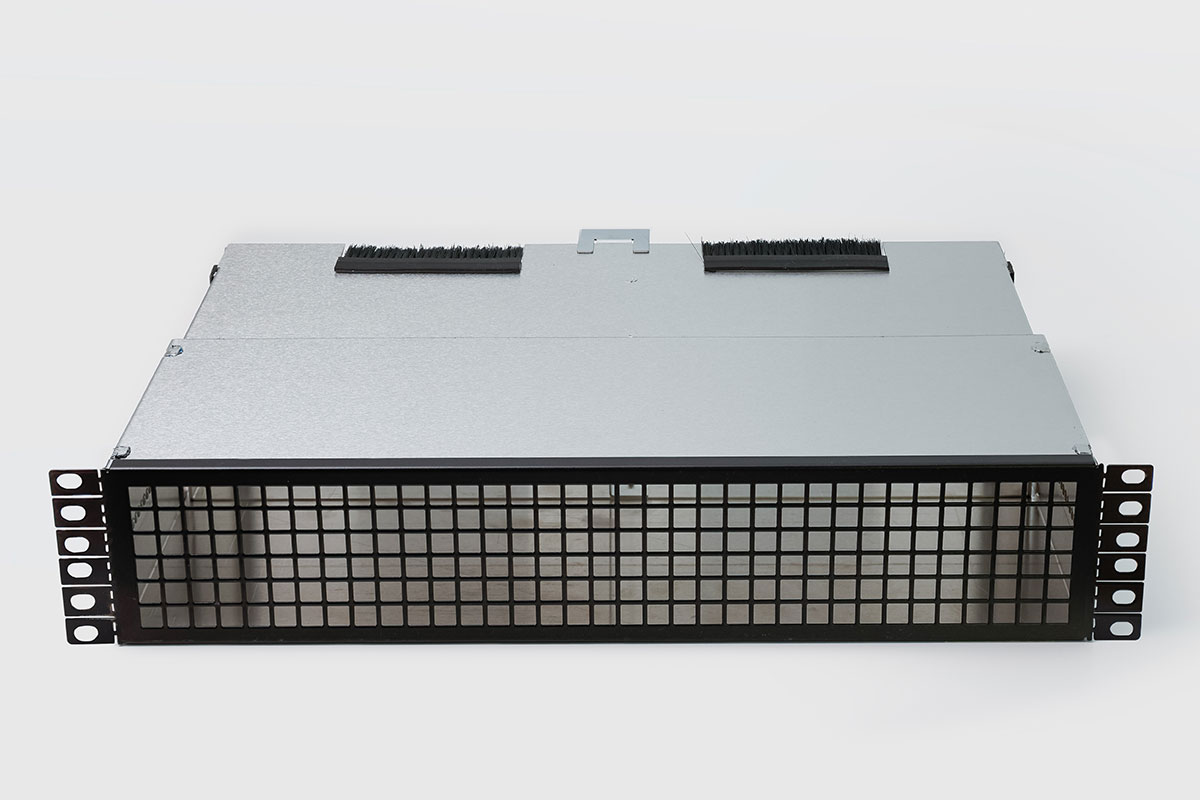

CST-5000 mit Kugelrasterung | 2 HE | 100 – 135 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 483 mm x 100-135 mm x 2 HE

Gewicht: ca. 2,3 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 100 und 135 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
Innenliegende Kugelrasterung zur individuellen Tiefeneinstellung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

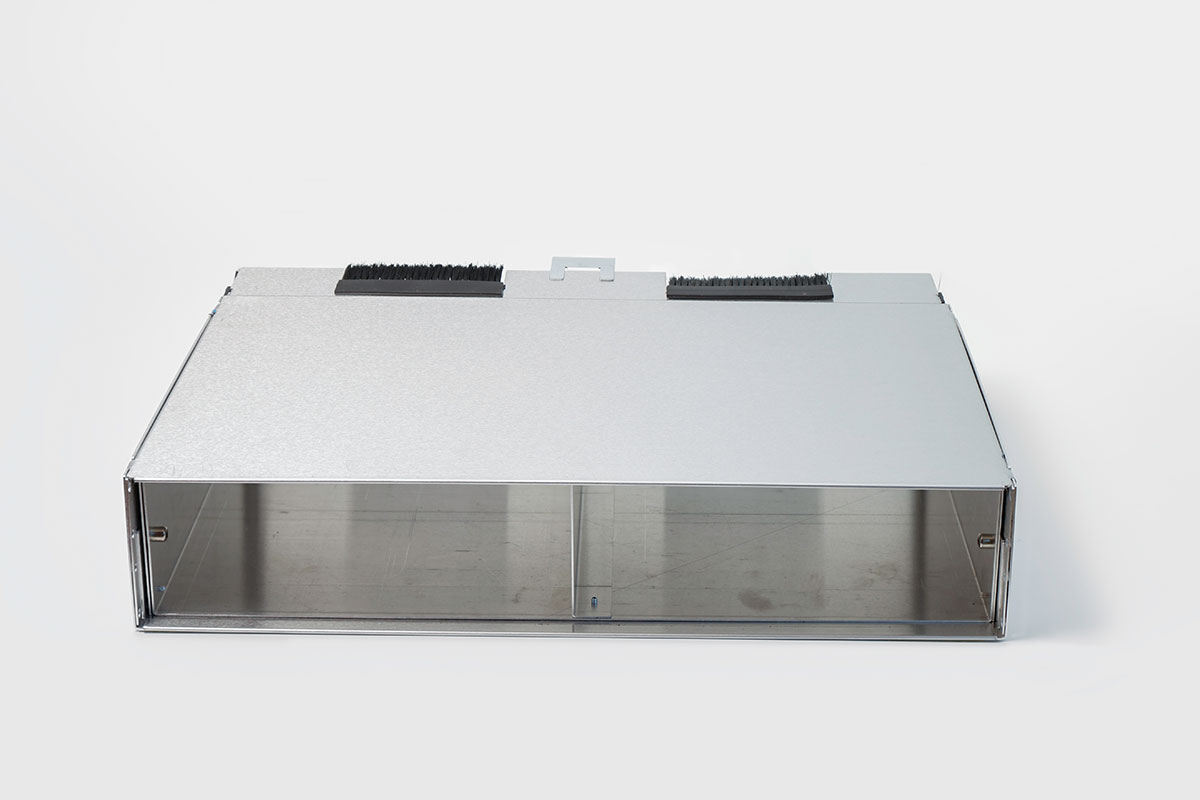

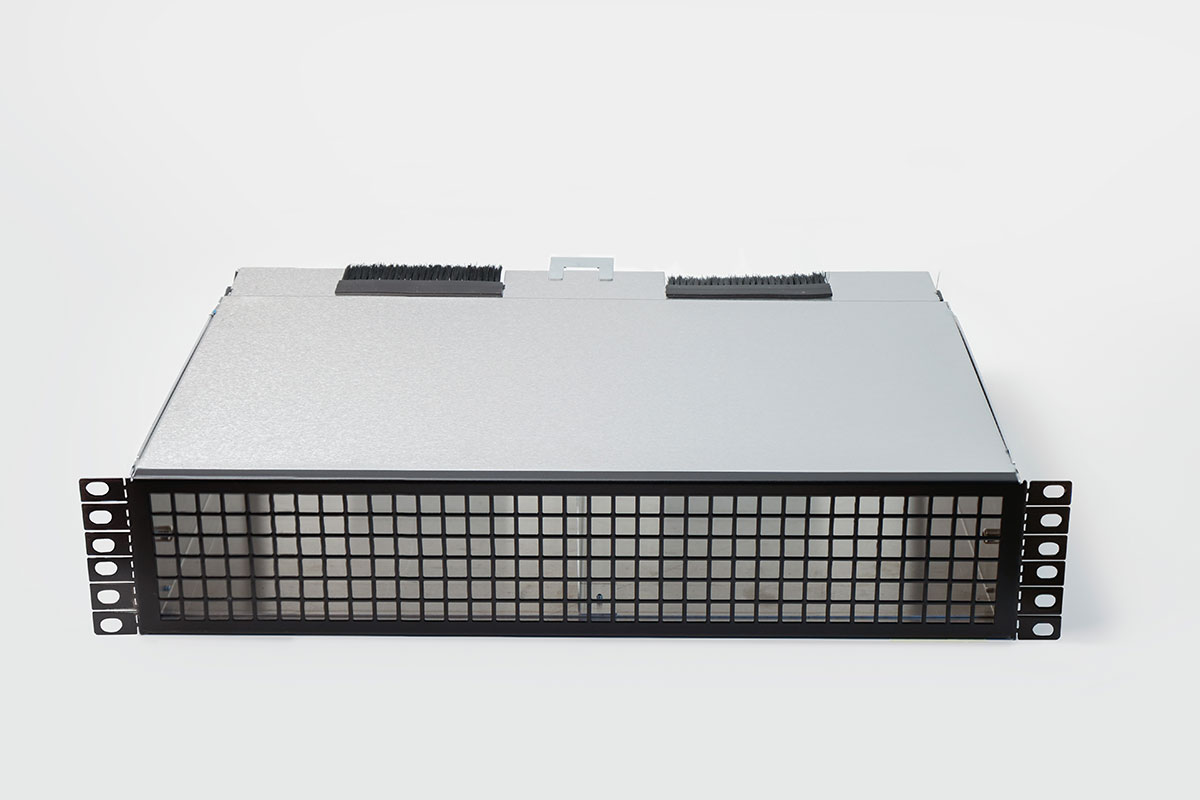

CST-5000 mit Kugelrasterung | 2 HE | 150 – 275 mm

geeignet für Versorgung von aktiven Geräten mit Kaltluft, die im Warmgang verbaut sind und an der Rückseite Luft zur Belüftung anziehen

Material: Blechbauweise, Materialstärke: ca. 0,8 – 1,5 mm

Oberfläche: wahlweise feuerverzinkt oder gepulvert in RAL 9005 (tiefschwarz); weitere Farben auf Anfrage

Größe (L x B x H): 483 mm x 150-275 mm x 2 HE

Gewicht: ca. 3,3 kg

Besonderheiten:

Tiefe je nach Entfernung der vorderen und hinteren 19“-Ebenen zwischen 150 und 275 mm einstellbar.
Kabelauslässe zur Seite und nach oben/unten möglich. Auslässe mit Bürstenleisten geschlossen.
Innenliegende Kugelrasterung zur individuellen Tiefeneinstellung
Auflageblech um Abkippen des Systems gegenüber dem IT-Gerät zu vermeiden

Jetzt beraten lassen

Die hochwertige Konstruktion und das innovative Design machen das CST-5000 zu einer zuverlässigen Lösung für die Belüftung von Switches im Kaltgang. Egal, ob es um die Effizienzsteigerung oder die Einhaltung spezifischer Kühlungsanforderungen geht, das CST-5000 Luftleitsystem erfüllt diese Aufgaben mit Leichtigkeit.

Optimieren Sie die Kühlung Ihrer Switches im Kaltgang mit dem CST-5000 Luftleitsystem von ConSysTech. Kontaktieren Sie uns für weitere Details und lassen Sie sich beraten, wie dieses System Ihre spezifischen Anforderungen erfüllen kann.

Jetzt beraten lassen

Mehr über dieses Luftleitsystem erfahren?

Möchten Sie wissen, wie sich die Luftführung in Ihrem RZ verbessern lässt oder wünschen Sie ein unverbindliches Angebot für unsere Luftleitsysteme? Nehmen Sie jetzt Kontakt zu uns auf – wir beraten Sie gerne!
